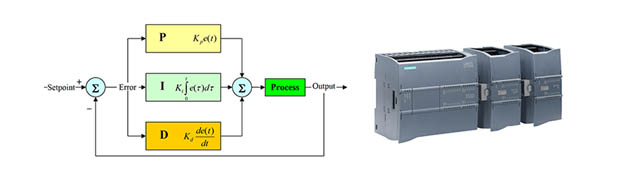

امروزه در سیستم های صنعتی و خودکارسازی کنترل دقیق فرآیندها یکی از اصلی ترین چالش هاست. کنترل کننده PID یکی از پرکاربردترین ابزارها برای حل این چالش است که در کنار PLC ها (کنترل کننده های منطقی برنامه پذیر) کارایی بالایی در کنترل فرآیندها دارند. در این مقاله قصد داریم به زبان ساده اما دقیق PID را توضیح دهیم و نحوه عملکرد آن در سیستم های کنترل صنعتی با PLC را بررسی کنیم. با این آموزش plc همراه باشید.
PID چیست؟
PID مخفف سه عبارت زیر است :
- Proportional (تناسبی) : بخشی از کنترل کننده که خروجی را متناسب با خطای سیستم تنظیم می کند.
- Integral (انتگرالی) : بخشی که خطاهای تجمعی را در طول زمان در نظر می گیرد و آنها را جبران می کند.
- Derivative (مشتقی) : بخشی که نرخ تغییرات خطا را بررسی کرده و پیش بینی می کند تا کنترل دقیق تری ارائه دهد.
این سه مؤلفه در کنار یکدیگر به تنظیم دقیق سیستم کمک می کنند و باعث می شوند تا خطاها به حداقل ممکن برسند.
PLC چیست و چرا از آن استفاده می شود؟
PLC یا کنترل کننده منطقی برنامه پذیر کامپیوتری کوچک و صنعتی است که برای کنترل خودکار فرآیندها و ماشین آلات استفاده می شود. PLC ها بسیار قابل اطمینان هستند و در محیط های صنعتی برای وظایفی همچون :
- کنترل دما
- تنظیم فشار
- مدیریت جریان سیالات به کار می روند.

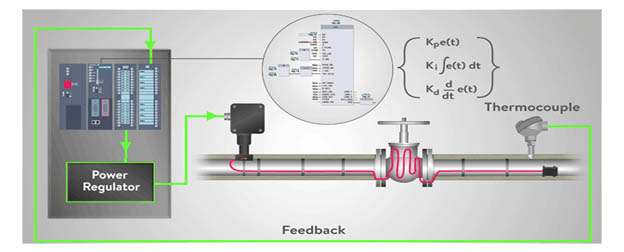

رابطه PID و PLC
PID اغلب به عنوان یک ماژول نرم افزاری در داخل PLC ها اجرا می شود. PLC ها با استفاده از کنترل PID می توانند متغیرهای مختلف مانند دما فشار جریان یا سطح مایعات را به طور دقیق کنترل کنند. ترکیب این دو ابزار به کاهش هزینه ها و افزایش بهره وری سیستم کمک شایانی می کند.

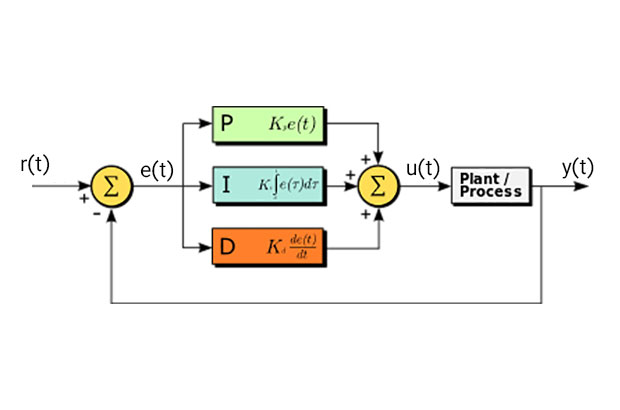

اجزای اصلی کنترل کننده PID
| اجزا | عملکرد |
| تناسبی (P) | خروجی را بر اساس میزان خطا تنظیم می کند. خطا = مقدار واقعی – مقدار هدف. |
| انتگرالی (I) | خطاهای طولانی مدت را جبران کرده و پایداری را افزایش می دهد. |
| مشتقی (D) | نرخ تغییرات خطا را بررسی می کند تا از پاسخ بیش از حد یا نوسانات جلوگیری کند. |
مزایای استفاده از PID در کنترل فرآیندها
- پایداری بیشتر سیستم ها : با تنظیم دقیق خطاها نوسانات کاهش می یابد.
- افزایش بهره وری : باعث صرفه جویی در انرژی و منابع می شود.
- انعطاف پذیری بالا : امکان تنظیم برای شرایط مختلف فرآیندی را فراهم می کند.
- کاهش زمان تنظیم : با ترکیب انتگرالی و مشتقی سریع تر به نقطه مطلوب می رسد.
مراحل استفاده از PID در PLC
۱. تعیین متغیر کنترل شده
ابتدا باید بدانید که چه چیزی را می خواهید کنترل کنید : دما؟ فشار؟ یا جریان سیال؟
۲. تنظیم پارامترهای PID
برای هر فرآیند صنعتی پارامترهای P I و D باید به طور جداگانه تنظیم شوند :
- P : حساسیت کنترل تناسبی.
- I : سرعت جبران خطاهای طولانی مدت.
- D : کنترل دقیق تر برای جلوگیری از نوسانات.
۳. برنامه ریزی در PLC
PLC ها به کمک نرم افزارهای خاص (مثل TIA Portal برای زیمنس) قابلیت تنظیم PID را ارائه می دهند. ابتدا باید ماژول PID را در برنامه تعریف کنید و ورودی و خروجی های مناسب را به آن متصل کنید.
۴. شبیه سازی و آزمایش
پس از تنظیم پارامترها بهتر است سیستم را در محیط شبیه سازی تست کنید. این کار به شما اجازه می دهد تا خطاها را پیش از راه اندازی نهایی برطرف کنید.
چالش ها و نکات مهم در استفاده از PID
- تنظیم پارامترها دشوار است : انتخاب صحیح مقدارهای P I و D نیازمند تجربه و آزمایش های متعدد است.
- نوسانات در فرآیندهای حساس : اگر پارامترها به درستی تنظیم نشوند ممکن است سیستم دچار نوسانات شود.
- نیاز به آموزش تخصصی : برای استفاده بهینه از PID در PLC آموزش های اولیه ضروری است.
جدول مقایسه PID و سایر روش های کنترل
| ویژگی | PID | کنترل روشن/خاموش (On/Off) | کنترل تطبیقی |
| دقت | بسیار بالا | پایین | متوسط |
| هزینه | متوسط | پایین | بالا |
| پیچیدگی | متوسط | ساده | بالا |
| کاربرد در سیستم های حساس | بله | خیر | بله |
نتیجه گیری
کنترل PID در PLC به دلیل دقت و انعطاف پذیری یکی از بهترین روش های کنترل در سیستم های صنعتی است. با تنظیم مناسب پارامترها و بهره گیری از امکانات PLC می توان عملکرد فرآیندها را بهینه کرد و هزینه ها را کاهش داد.
پرسش و پاسخ های متداول
۱. چگونه می توان پارامترهای PID را تنظیم کرد؟
برای تنظیم دقیق باید از روش های تجربی یا نرم افزارهای شبیه ساز استفاده کنید. تنظیم صحیح نیازمند آشنایی با فرآیند و تست های مکرر است.
۲. آیا می توان از PID در همه فرآیندها استفاده کرد؟
خیر برخی فرآیندها ممکن است به روش های کنترلی دیگری مانند تطبیقی یا فازی نیاز داشته باشند.
۳. کدام برند PLC برای استفاده از PID بهتر است؟
برندهایی مانند زیمنس و Allen-Bradley امکانات پیشرفته ای برای تنظیم PID دارند. بسته به نیاز صنعتی و بودجه انتخاب کنید.
با استفاده از PID و PLC می توانید دقت بهره وری و عملکرد سیستم های صنعتی خود را به طور چشمگیری افزایش دهید.
